Скрытые видеокамеры наблюдения
Наиболее надежным способом получения необходимой информации является скрытое телевизионное наблюдение. В качестве скрытых камер наблюдения, в основном, используют бескорпусные и миниатюрные как черно-белые, так и цветные телевизионные камеры. Такие видеокамеры обеспечивают скрытый видеоконтроль служебных помещений, лестничной площадки, входной двери и т. п. и являются абсолютно незаметным, информативным и безопасным способом наблюдения. Эти камеры комплектуются объективом с вынесенным зрачком. Из-за малых размеров входного зрачка объектива маскировка бескорпусных и миниатюрных телевизионных камер может быть самой различной: во входной двери, в панелях переговорного устройства, в щитах пожарной сигнализации, в щитах и приборах освещения и т. д.
Термин «вынесенный входной зрачок» (Pin-Hole) применяют в тех случаях, когда плоскость апертурной диафрагмы совпадает с входным зрачком, находящимся перед передней линзой объектива. В обычных объективах входной зрачок находится внутри объектива.
В случае, когда у объектива вынесен входной зрачок, уменьшение отверстия входного зрачка или расположение его в плоскости каких-либо загораживающих предметов (сеток, щелей, и т. п.) не приводит к уменьшению угла поля зрения объектива, а лишь снижает его светосилу. В зависимости от конструктивных особенностей конкретного объектива вынос зрачка осуществляется на 0, 5—5, 0 мм.
Именно возможность установки на указанном расстоянии перед передней линзой маленьких отверстий, сеток или щелей и обеспечивает настоящую маскировку камеры для проведения скрытого наблюдения.

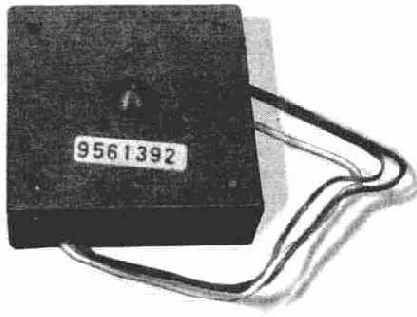

В качестве примера на рис. 5. 8 изображена черно-белая миниатюрная телевизионная камера JT-241S. Данная камера может работать с различными объективами, которые имеют вынесенный входной зрачок. Технические характеристики объективов с вынесенным зрачком приведены в табл. 5. 3.
Таблица 5. 3. Технические характеристики объективов с вынесенным зрачком
| ivi-70 | ivi-71 | ivi-713 | ivi-714 | ivi-715 | ivi-72 |
| 6,6 | 7,7 | 8,5 | 7,7 | 3,6 | 3,(;4 | 4,4 | 3,11 | 3,34 | 4,3 | 6,5 | 5,0 | 19,56 | 1,43 |
| F:2.2 | F:1,9 | F:2,0 | F:3,2 | F:3,0 | F:3,6 | F:4,4 | F:3,9 | F:4,0 | F:3,5 | F:5,0 | F:5,0 | F:2,0 | F:1,8 |
| 2/3" | - | 84/48/68 | 112/60/86 | - | - | - | - | - | - | - |
| 90/46/65 | 70/40/54 | 60/34/46 | 70/43/56 | - | - | - | - | - |
| 50/20/39 | 42/24/33 | 110/60/85 | 110/60/85 | 90/46/65 | - | 125/70/90 | 86/46/62 | 50/30/39 | 65/39/52 | 16,5/9/12 | - |
| - | - | - | - | - | - | - | 90/46/65 | 90/46/65 | - | - | - | - |
| - | - | - | - | - | - | - | - | - | - | - | - | 110 |
| 3,0 | 4,0 | 4,2 | 2,4 | 1,2 | 1,0 | 1,0 | 0,8 | 0,8 | 1,2 | 1,2 | 1,0 | 9,5 | 0,8 |
| 0,8 | 6,5 | 0,8 | 0,8 | 0,25 | 0,55 | 1,21 | 0,7 | 0,5 | 1,5 | 2,5 | 0,1 | 12,0 | 0,1 |
| 5,7 | 5,54 | 5,05 | 5,28 | 2,57 | 2,08 | 2,62 | 2,52 | 2,08 | 2,08 | 2,84 | 2,0 | 18,83 | 1,09 |
| 14,8 | 13,74 | 16,05 | 18,88 | 7,98 | 10,63 | 19,76 | 1028 | 10,0 | 10,05 | 15,03 | - | 52,43 | 2,94 |
| 0,12 | 0,11 | 0,05 | 0,1 | 0,5 | 0,5 | 0,7 | 0,69 | 0,69 | 0,58 | 0,62 | 0,4 | 0,76 | 0,05 |
| М12х0,5 | М12х0,5 | М12х0,5 | М12х0,5 | М7х0,5 | М8х0,5 | М12х0,5 | М8х0,5 | М12х0,5 | М7х0,5 | М7х0,75 | М12х0,5 | М12х0,5 | 0 4мм |
| 3,9 | 4,8 | 5,7 | 6,4 | 1,7 | 2,6 | 4,1 | 3,8 | 2,1 | 2,2 | 2,5 | 2,1 | 24,2 | 0,9 |
| Computar (Япония) | 1/3 | 380 | 0,3 | 3,8 | F:4,5 | 61 «Игольное ушко» | 32' 32' 18 | 9 | 196 , |
| Computar (Япония) | 1/3 | 380 | 0,3 | 3,8 | F:2,0 | 63 | 32' 32' 18 | 9 | 16.3 |
| Computar (Япония) | 1/3 | 580 | 0,6 | 3,8 | F:2,0 | 63 | 32'32' 23 | 9 | 280 |
| Тек pa (Россия) | 1/3 | 380 | 0,2 | 3,6 | F:1,4 | 50 | 37' 37' 27 | 12 |
| ХС-41 | WAT-205A | WAT-207A | DC-2000P |
| Computer (Япония) | Watec (Япония) | Watec (Япония) | Polesta (Южная Корея) |
| 1/2 | 1/4 | 1/4 | 1/3 |
| 320 | 320 | 320 | 420 |
| 10 | 8 | Нет данных | 1 |
| 4 | 3, 8 | 3, 8 | Нет данных |
| F: 2, 0 | F: 2, 0 | F: 2, 0 | Эл. затвор 1/50-1/100000 |
| 51 | 51 | 51 | Нет данных |
| 55х60х30 | 23, 3х22, 3х57, 5 | 45, 5х47х29, 5 | 40х28+ 45х45 |
| 12 | 6 | 6 | 12 |
| 520 | 570 | 541 | 320 |
