2.2.6. Бесконтактные системы ограничения доступа фирмы Impro Technologies
Приборы и устройства фирмы Impro Technologies (ЮАР) служат для создания бесконтактных систем ограничения доступа различной сложности. Для автоматического управления исполнительным механизмом (электрозащелкой, электрозамком, турникетом, шлагбаумом и т. п.) в приборах предусмотрен силовой выход на который при приближении к считывателю специального зарегистрированного кодового ключа, выполненного в виде жетона (рис. 2. 16) или пластиковой карточки, подается управляющее напряжение.
Принцип работы считывателя заключается в следующем. Он непрерывно излучает электромагнитные колебания, которые наводят ЭДС в катушке кодового ключа. Благодаря этому обеспечивается питание встроенной в ключ микросхемы, которая, в свою очередь, по определенному закону оказывает воздействие на излучаемое считывателем поле.
Кодовая последовательность, идентифицируемая считывателем, индивидуальна для каждого кодового ключа и имеет одну из 34 млрд. возможных комбинаций, что практически исключает ее подбор. Кодовые комбинации устанавливаются на заводе-изготовителе. Кодовый ключ имеет ударопрочный герметичный корпус с неограниченным сроком службы.

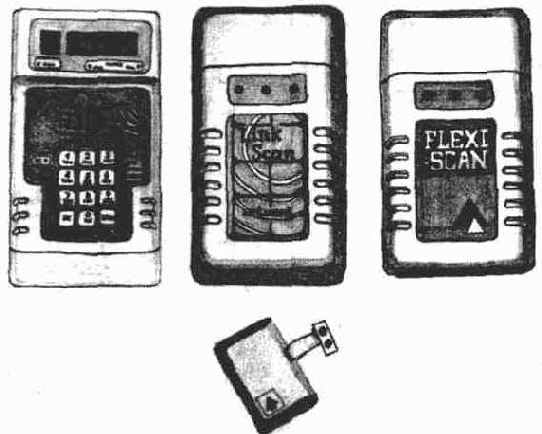

Рис. 2.16. Внешний вид считывателей и жетонов фирмы Impro Technologies
-Таким образом, если в памяти считывателя хранится код определенного кодового ключа, то при приближении последнего к считывателю код идентифицируется, что дает возможность владельцу этого ключа пройти через соответствующую дверь, проходную и т.п.
Кодовые ключи фирмы Impro Technologies выпускаются двух типов: круглый в виде жетона и в форме кредитной карточки. Они обладают уникальной совместимостью: один и тот же ключ может использоваться для разрешения прохода в помещениях, офисах, квартирах, дачах и т. д., оборудованных различными типами считывателей фирмы Impro Technologies.
С помощью описанной выше технологии можно организовать ограничение доступа не только для людей, но и для транспортных средств. Это достигается с помощью специальных кодовых ключей:
> VTP01RU078 — ключ с кнопкой, предназначенный для открывания ворот, шлагбаумов и т. п.;
> VTP02RU078 — ключ, монтируемый на автомобиле (питание+ 12 В);
> VTP03RU078 — ключ, монтируемый на автомобиле (питание+ 24 В);
> VTP04RU100 — ключ, монтируемый на автомобиле (питание+ 12... 24 В).
Так как считыватель излучает электромагнитные колебания, то он может быть установлен на внутренней поверхности стены, чем достигается скрытность системы и ее защищенность. Стена может быть выполнена из любого строительного материала, кроме металла. В случае, если стена, за которой устанавливается считыватель, оказывается слишком толстой или изготовлена из металла (содержит металлическую арматуру), считыватель может быть вынесен наружу на расстояние до 25 м от основного блока. Разновидности считывателей и их особенности приведены в табл. 2. 3.
Ввод и регистрация новых ключей и карточек, а также исключение их из списка осуществляется с помощью специальной мастер-карты. При подключении к считывателю принтера можно распечатать массив зарегистрированных
Таблица 2.3. Разновидности считывателей жетонов и их особенности
Технические характеристики |
Считыватель в стандартном корпусе |
Считыватель во всепогодном, вандалостойком корпусе |
Считыватель в брызгозащитном, вандалостойком корпусе |
Считыватель в водозащитном, вандалостойком корпусе (с блоком настройки RPU02RU) |
Блок настройки для RPU01RU100 |
Считыватель в декоративном корпусе (под дерево) |
Считыватель с индикацией времени и даты |
Считыватель для установки в стандартной соединительной коробке диаметром 40 мм |
Считыватель для установки в стандартной соединительной коробке диаметром 50 мм |
Технические характеристики | Цена, USD |
Считывание до 20 жетонов к управление одной дверью в одном направлении | 289 |
Считывание до 200 жетонов и управление одной дверью в одном направлении | 329 |
Считывание до 2000 жетонов и управление одной дверью в одном направлении | 399 |
Программное обеспечение (редактирование жетонов, изменение параметров, контроль помещений) |
Кабель длиной 1 м для подключения к компьютеру | 20 |
Контроллер открывания одной двери в одном направлении с помощью жетонов и клавиатуры; возможность подключения датчиков охранной сигнализации; выход на принтер | 344 |
Контроллер открывания одной двери в одном направлении с помощью жетонов и клавиатуры; возможность подключения датчиков охранной сигнализации; выход на принтер Программирование с клавиатуры или с компьютера | 414 |
Контроллер открывания одной двери в одном направлении с помощью жетонов и клавиатуры; возможность подключения датчиков охранной сигнализации; выход на принтер. Программирование с клавиатуры или с компьютера. Возможность подключения к компьютеру до 16 контроллеров (требуется модуль CV-02 RU-OM) | 515 |
Преобразователь интерфейса RS232/RS485 | 90 |
Считыватель до 2000 жетонов; управление с клавиатуры | 136 |
Локальный контроллер для управления 4 дверьми | 400 |
Сетевой контроллер (объединение до 16 контроллеров с возможностью управления 64 дверьми) | 400 |
Терминал с возможностью контроля прохода в обоих направлениях | 600 |
Терминал с возможностью контроля прохода в обоих направлениях; управление с клавиатуры | 676 |
Терминал с возможностью контроля прохода в обоих направлениях | 300 |
Терминал с возможностью контроля прохода в обоих направлениях; управление с клавиатуры | 376 |
Считыватель жетонов | 106 |
Считыватель жетонов; управление с клавиатуры | 182 |
Технические характеристики | Цена, USD |
Программное обеспечение в комплекте с преобразователем интерфейса CV-02 RU-OM | 360 |
LINK-SCAN |
Сетевой контроллер (до 2000 жетонов) | 748 |
Сетевой контроллер (до 8000 жетонов) | 998 |
Сетевой терминал | 606 |
Сетевой коммуникатор (без возможности редактирования жетонов) | 530 |
Программное обеспечение (до 2000 жетонов) | 1008 |
Программное обеспечение (до 8000 жетонов) | 1080 |
Программное обеспечение (с использованием сетевых коммуникаторов) | 1208 |
