2.3.11. Извещатели охранные линейные оптико-электронные фирмы СПЭК
Охранные извещатели "СПЭК-5" и «Вектор-СПЭК» предназначены для охраны периметров и закрытых помещений с использованием датчиков инфракрасного излучения (ИК). Сервисные функции приборов без проблем позволяют настроить датчики извещателя и контролировать их работоспособность в режиме охраны. Извещатели имеют достаточный запас по мощности, что позволяет им работать в условиях плохой видимости (больших оптических потерях, т. е. при дожде, снеге и тумане и т. п.). Извещатель выполнен на современной элементной базе, прост в установке и настройке, позволяет создавать многолучевые барьеры любой плотности в инфракрасном диапазоне. Приборы оборудованы защитным корпусом.
Основные характеристики приборов "СПЭК-5" и "Вектор-СПЭК":
Дальность действия на улице, м.................................................. 75—150
Коэффициент запаса по ИК энергии не менее.................................... 100
Сохранение работоспособности при оптических потерях, %.................... 99
Число И К лучей................................................................................ 1
Напряжение питания постоянного тока:
«Вектор-СПЭК», В.............................................................. 10, 2-30
«СПЭК-5», В....................................................................... 10, 8-27
Ток, потребляемый приемником и излучателем:
при Uпит=12 В не более, мА ............................................................30
при Uпит=24 В не более, мА ............................................................ 60
Помехоустойчивость к фоновой освещенности:
от электроосветительных приборов, лк.......................................... 500
от солнца, лк........................................................................... 10000
Чувствительность извещателя «Вектор-СПЭК», мс..................... 100—500
Длительность сигнала тревоги не менее, с............................................... 2
Диапазон рабочих температур,С........................................ от -40 до +55
Габаритные размеры:
"СПЭК-5", мм................................................................. 65х140х145
«Вектор-СПЭК»-, мм......................................................... 75х80х135
Масса излучателя и приемника:
«СПЭК-5» не более, кг ................................................................. 1,2
"Вектор-СПЭК" не более, кг ........................................................ 1,0
Устройства имеют дистанционный контроль функционирования. Благодаря широкому ИК лучу системы, требования к жесткости основания, на котором установлены датчики, минимальны.
Работоспособность извещателя на улице без подогрева оптики обеспечивается герметичным исполнением оптического узла излучателя и приемника, а также вентиляционной системой защитного корпуса.
Извещатель подключается к пульту, реагирующему на размыкание контактов реле на время не более 2 с.
Для точной юстировки оптических осей приемника и излучателя извещателя первый имеет выход «Контроль». Точной юстировке соответствует максимальное показание вольтметра постоянного тока, подключенного к выводам «Контроль» и "Uпит" приемника.
Для дистанционного контроля работоспособности прибора "СПЭК-5" - излучатель извещателя имеет вывод «Прерывание». Замыкание этого вывода на минус источника питания (-Uпит) выключает излучатель, что приводит к выдаче приемником сигнала тревоги. При использовании извещателя в составе компьютерной системы охраны данный режим позволяет осуществлять круглосуточную автоматическую проверку работоспособности извещателя путем регистрации соответствующего отклика реле приемника на команду компьютера «Прерывание».
Один извещатель перекрывает прямолинейный участок территории одним ИК лучом. Условие работоспособности устройства — наличие прямой видимости между излучателем и приемником.
Для блокировки периметра со стороной до 150 м однолучевым ИК барьером необходимо установить 4 излучателя и 4 приемника. Для охраны участка длиной более 150 м необходимо последовательно установить необходимое число извещателей, каждый из которых будет перекрывать участок до 150 м.
Наличие постороннего объекта в области потока ИК энергии не достаточно для формирования сигнала тревоги. Необходимым условием включения тревожной сигнализации прибора является перекрытие оптической оси (воображаемой прямой между оптическими осями излучателей и приемника), когда тень от объекта попадает на окно приемника извещателя (рис. 2.75).

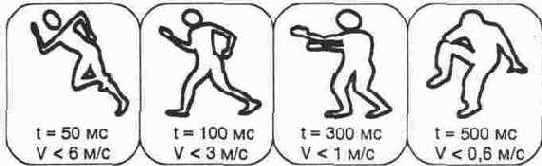

Прибор "Вектор-СПЭК" позволяет устанавливать чувствительность прибора (t), что соответствует скорости пересечения ИК луча (V). Наглядно это показано на рис. 2.76.
Рис. 2.75. Условия формирования сигнала тревоги
Для регистрации несанкционированного перемещения в зоне охраны можно использовать один или несколько ИК лучей как в вертикальной (по высоте), так и в горизонтальной плоскостях, перекрывающих необходимую площадь или периметр территории, подступы к зданиям, воротам и т.д.
Рис. 2.76. Выбор времени помехозащищенности
Для построения охранного ИК барьера на практике используются несколько вариантов, каждый из которых предполагает применение одного или нескольких извещателей. В состав каждого извещателя (рис. 2.77) входит излучатель и приемник.
При создании однолучевого ИК барьера (рис. 2.78) используется один извещатель.
Рис. 2.77. Состав извещателя
Рис. 2.78. Однолучевой ИК барьер на извещателе «Вектор-СПЭК»
Устройство выдает сигнал тревоги при:
> пересечении И К луча на время, превышающее уровень установленной помехозащищенности;
> при оптических потерях более 99%;
> пропадании напряжения питания;
> нарушении юстировки датчиков;
> превышении фоновой освещенности.
При создании двухлучевого ИК барьера (рис. 2.79) используются два извещателя. Излучатели располагаются по одному с каждой стороны. При пересечении луча 1 приемник П1 выключает излучатель И2, луч 2 прерывается. Приемник П2 формирует сигнал тревоги, передаваемый по шлейфу сигнализации. Расстояние между ИК лучами может быть в пределах от 0,1 до 10 м.
Риc.2.79. Двухлучевой ИК барьер

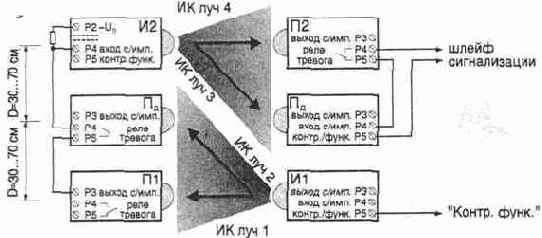

Сигнал тревоги выдается при пересечении объектом любого ИК луча. Для организации многолучевого ИК барьера (более двух ИК лучей) необходимо иметь два извещателя и два дополнительных приемника (Пд). С каждой стороны (рис. 2. 80) барьера устанавливается по одному излучателю. Можно установить еще два (четыре) дополнительных приемника Пд и получить шести (восьми) лучевой ИК барьер. Расстояние D между датчиками обычно составляет 30—70 см. Сигнал тревоги выдается при пересечении объектом любого луча.
При создании четырехлучевого синхронного ИК барьера используются два извещателя "Вектор-СПЭК" (рис. 2. 81). Излучатели устанавливаются с одной
Рис. 2.80. Четырехлучевой ИК барьер
стороны барьера, а приемники — с другой. Излучатель И2 работает от синхроимпульсов излучателя И1 (синхронная работа излучателей двух извещателей).
Сигнал тревоги выдается при пересечении всех ИК лучей одновременно. Синхронная работа излучателей позволяет увеличить дальность действия устройства в 1, 2 раза. При установке излучателей И1 и И2 на расстоянии D=10... 35 см (приемники П1 и П2 установлены с другой стороны барьера) имеет место селекция объектов по габаритам. Например, если небольшой предмет (рука) перекрывает один или два ИК луча, —тревоги нет, а если предмет размером более 20—25 см перекрывает все ИК лучи, — тревога! Данная схема построения ИК барьера обеспечивает высокую помехозащищенность извещателя, осо-
Рис. 2. 81. Четырехлучевого ИК барьер на извещателе «Вектор-СПЭК»
бенно при листопаде или пролетах птиц ("СПЭК-5" не позволяет организовать
синхронный И К барьер).
Извещатель можно использовать совместно с телевизионными системами наблюдения . В этом случае по команде с извещателя включается монитор для визуальной оценки обстановки и (или) видеомагнитофон для протоколирования события. Одновременно можно включать прожекторы для подсветки, создавая отпугивающий эффект для правонарушителей и привлекающий внимание охраны.
Рис. 2.82 Извещатель «СПЭК-5»
Питание нескольких извещателей можно осуществлять как по одной линии,
так и раздельно. Допускается питание излучателя и приемника одного извещателя от разных. источников.
.Дистанционный контроль функционирования в приборе "Вектор-СПЭК" осуществляется при подаче на вход «Контроль функционирования» излучателя И1 положительного импульса длительностью t > 0,8 с.
Размыканиек контактов в шлейфе «Саботаж» (рис. 2.78) происходит при вскрытии корпуса датчиков извещателя, а также при уменьшении мощности ИК излучения в плохих метеоусловиях, что позволяет прогнозировать ложные тревоги.
Внешний вид извещателей "СПЭК-5" и "Вектор-СПЭК" приведены на рис. 2.82 и 2.84. Габаритные размеры извещателя "Вектор-СПЭК" представлены на рис. 2.83.
Рис. 2.83. Габаритные размеры извещателя «Вектор-СПЭК»
Рис. 2.84. Извещатель «Вектор-СПЭК»
