2.2.2. Компьютеризованный комплекс управления доступом «Менуэт»
Комплекс "Менуэт" предназначен для управления доступом на объект в помещения с помощью электронных ключей (идентификационных карточек). Ограничение доступа осуществляется по коду электронной карты и по времени доступа с протоколизацией событий.
Функциональные возможности сетевого комплекса "Менуэт" следующие:
> поддержание дверей в запертом состоянии;
> контроль за состоянием дверей (звуковой сигнал, если дверь открыта);
> автоматическое отпирание замков владельцами зарегистрированных электронных карточек;
> разграничение доступа в помещения по времени;
> автоматизированное тестирование и ведение протокола функционирования системы;
> функционирование в режиме электронной проходной;
> автоматическое ведение и анализ журналов:
— проходов пользователей с указанием даты и времени прохода;
— попыток несанкционированных действий пользователей с указанием даты и времени нарушений;
— работы операторов и администраторов системы.
Автоматизированная система управления доступом в помещения «Менуэт» в качестве электронных ключей пользователей использует электронные идентификаторы Touch Memory.
В энергонезависимую память каждого блока электроники системы может быть занесено до 740 кодов карточек пользователей. Каждый код уникален!

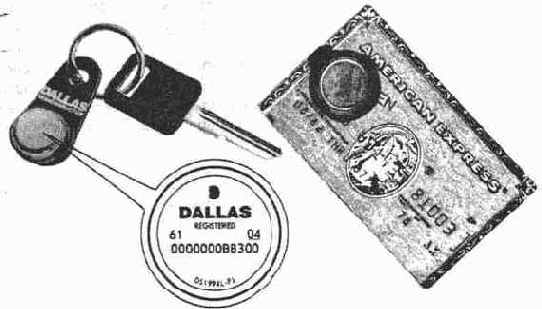

Рис. 2.10. Идентификаторы Touch Memory
Карточка Touch Memory содержит 248 комбинаций кода, что делает практически невозможным его подбор. Карточка обладает высокой механической прочностью, стойкостью к электромагнитному воздействию и служит более 10 лет. Она обеспечивает мгновенное считывание информации путем легкого касания считывателя. Одна идентификационная карточка избавляет от необходимости ношения связки ключей, так как может открывать несколько дверей. Миниатюрные размеры устройства позволяют оформить персональные идентификаторы в виде брелоков и карточек (рис. 2. 10), похожих на кредитные или таксофонные. Код утерянной карточки навсегда удаляется из памяти системы. Замки оснащены системой аварийного отпирания механическим ключом.
Основные технические характеристики сетевого комплекса «Менуэт»:
Количество обслуживаемых дверей (с возможностью
расширения), шт. ....................................................................... 1 — 128
Количество пользователей на один электронный замок, чел ............ 1 —740
Общее число пользователей системы, чел. .................................... 1 —2500
Дальность передачи данных по сети замков, м.............................. 1 — 1200
Время отпирания замка, с.................................................................. 0, 3
Время разрешенного прохода
(с момента касания картой), с............................................. регулируемое
Потребляемая мощность одного дверного комплекта
в режиме ожидания, Вт..................................................................... 0, 8
Максимальная потребляемая мощность одного дверного
комплекта, Вт................................................................................... 2, 5
Напряжение питания:
переменного тока, В.................................................................... 220
постоянного тока, В.................................................................... 12

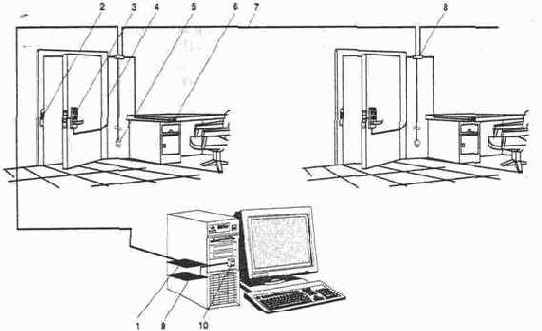

Рис. 2.11. Состав комплекса «Менуэт»:
1 — сетевая карта; 2 — накладка косячная; 3 — электромеханический замок с датчиком положения двери и двумя считывателями электронных карточек; 4 — кабель соединительный; 5 — кабель питания;
6 — кнопка дистанционного управления замком; 7 — кабель канала передачи данных; 8 — контроллер замка; 9 — плата адаптера; 10 — считыватель кода электронных карточек
Для функционирования комплекса необходим IBM-совместимый компьютер с процессором не ниже i80386 и тактовой частотой более 33 МГц, оперативной памятью не менее 4 Мбайт и свободным дисковым пространством не менее 5 Мбайт, оснащенный манипулятором «мышь», имеющий два свободных слота расширения шины ISA для установки сетевой карты и карты адаптера, а также монитор VGA с видеокартой. Состав комплекса «Менуэт» и размещение его элементов представлены на рис. 2. 11.
Комплекс "Менуэт" работает следующим образом. После установки комплекса производится регистрация пользователей на рабочем месте администратора безопасности, т.е. вводится фамилия пользователя, регистрируется его личный идентификатор и производится назначение полномочий по доступу в помещения.
Для каждого пользователя назначаются двери, проход в которые разрешен, и определяется регламент посещения помещений. Затем компьютер автоматически загружает сформированную матрицу доступа в энергонезависимую память контроллера каждого замка. С этого момента решение о допуске в помещение принимает контроллер замка.
Процесс распознавания идентификатора заключается в считывании его уникального номера, сравнении со списком идентификаторов, разрешенных к проходу, проверки расписания прохода и сравнении с текущим временем. Если
доступ в это помещение разрешен и пользователь пришел в разрешенное время, звучит специальный тональный звуковой сигнал и замок отпирается. В противном случае, контроллер подает звуковой сигнал «Проход запрещен».
Во всех случаях контроллер системы производит запись о происшедших событиях в энергонезависимую память (ведет собственный протокол событий). При этом производится запись даты, времени прохода и попытки несанкционированного прохода. Протоколируются случаи, когда дверь была оставлена незакрытой и команды, переданные с компьютера.
Администратор имеет возможность управления комплексом с компьютера. Он может отпирать замки, временно или постоянно; блокировать или разблокировать замки; подавать команды по изменению режима работы замков; выполнять тестирование системы и контроллеров замков.
Комплекс позволяет считывать протоколы событий контроллеров замков. При этом протокол копируется из контроллера замка на жесткий диск компьютера и содержимое памяти контроллера обнуляется. На основе анализа протоколов работы замков производится учет посещаемости, рабочего времени, выявляются лица, попытавшиеся зайти в помещения, допуск в которые для них запрещен.
Функционирование комплекса не требует выделения специализированного компьютера и круглосуточного обслуживания замков. Данные могут обрабатываться периодически. Выход из строя отдельных структурных элементов не приводит к нарушению работы всей системы в целом.
