Фирма Scantronic International Ltd. является одной из ведущих компаний в мире быстро растущей охранной промышленности. Ее продукция отличается прекрасным дизайном, высокой степенью надежности и удобством в использовании. В состав производимой фирмой продукции входит целое семейство охранных систем и панелей, а также множество различных детекторов и интерфейсов. Рассмотрим некоторые из них.
Панели дистанционного управления серии 8ххх
Панели дистанционного управления серии 8ххх — это одно из последних достижений фирмы Scantronic. В состав системы входят пульт управления, панель управления, клавиатура, детектор системы индивидуальной идентификации с датчиками и интерфейсами (рис. 2. 63).

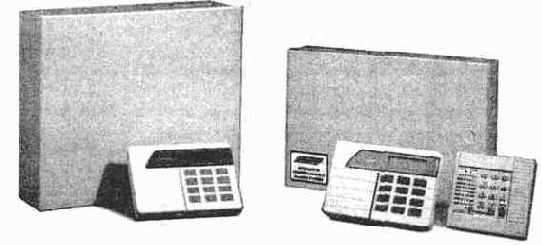

Рис. 2. 63. Панели управления фирмы Scantronic
Панель управления 840i
Панель управления модели 840i обеспечивает контроль восьми программируемых зон. Имеется возможность расширения числа этих зон до 16 с помощью 8-зоновой сменной платы расширения ПКК №943 или до 40 зон с помощью 32-зоновой одношлейфовой платы №941
Полный 32-символьный текст, выводимый на дисплее клавиатуры, включает описание пользователей, номера зон и другую служебную информацию.
Систему характеризует простота установки режимов охраны путем ввода соответствующего кода с клавиатуры. Панель управления имеет встроенные устройства дистанционного управления и модем для передачи сообщений через телефонную сеть, а также дистанционный загрузчик для программирования, распознавания и дистанционного контроля состояния системы. Имеется возможность датирования до 400 событий и регистрации времени их свершения (визуальная, с распечаткой на принтере и с записью в памяти). Панель совместима с цифровыми коммуникаторами №8400, 8440, интерфейсом 9056 и имеет 4 выхода на реле и 32 выхода на детекторы. Она позволяет проводить разделение на 4 системы с возможностью создания подсистем. В панели используются клавиатуры 4-х типов (32 символа, большие клавиши, жидкокристаллический дисплей). Панель совместима со всеми устройствами системы индивидуальной идентификации (СИИ) данной серии.
Панель управления 8136i
Панель обеспечивает восемь программируемых зон охраны, предусмотрена возможность расширения до 16 зон с помощью 8-зоновой сменной платы расширения №943 или до 400 зон с помощью 32-зоновой платы расширения, или до 136 зон с помощью 4-х шлейфовой 128-зоновой платы расширения №142.
Панель позволяет производить датирование 500 событий и регистрацию времени их свершения (визуальная, с распечаткой на принтере и с записью в память). Панель имеет 4 выхода на реле и 228 выходов на детекторы.
Панели серии 8ххх используют в своем составе клавиатуры следующих моделей:
> 925 — традиционный стиль Remus, 32 символа, жидкокристаллический (Ж К) дисплей;
> 926 — современный дизайн, 32 символа, ЖК дисплей;
> 928 — терминал, оснащенный светодиодной индикацией;
> 929 — 8 символьный дисплей с подсветкой изнутри;
> 930 — большие клавиши, 32 символа, ЖК дисплей.
Системы Series 8ххх имеют в своем составе 32-зоновую систему индивидуальной идентификации (СИИ), которая разработана фирмой Scantronic и предназначена для работы с панелями серии Series 8ххх типа 840i и 8136i. Основой системы является уникальная микросхема с программным управлением, обеспечивающая соединение всех зон с помощью стандартного 3-х жильного кабеля. Допускается организация последовательного опроса и звездообразная конфи-
Рис. 2. 64. Устройства системы индивидуальной идентификации
гурация цепи. Оконечные устройства системы могут быть выполнены на основе СВЧ и инфракрасных детекторов. Некоторые типы этих устройств представлены на рис. 2. 64.
Для соединения различных приборов СИИ используются специально разработанные интерфейсы. Внешний вид одного из них представлен на рис. 2. 65. Характеристики интерфейсов:
> 901 — одноточечный проводной универсальный модуль интерфейса для использования с датчиками, выпускаемыми фирмой Scantronic. Каждый прибор имеет программируемый выход на слаботочное реле или на другое токовое устройство.
Рис. 2. 65 Внешний вид интерфейса для соединения различных СИИ
> 902 — одноточечный проводной модуль с 6-контактным разъемом для работы с датчиком любого типа.
> 903 — закрытый интерфейс с одним двухполюсным входом зоны и изолирующими питающими проводами (240 В/50 Гц) для переключения программируемого выхода на реле.
> 904 — закрытый интерфейс с одним двухполюсным входом зоны и низковольтное переключение программируемого выхода на реле (2 А/24 В).
> 905 — закрытый интерфейс типа IDISLIM с пятью двухполюсными входами зоны и пятью выходами типа «открытый коллектор» с программным управлением (предельно допустимый ток 0, 1 А на каждом выходе, напряжение+ 12 В)
> 906 — модуль звукового сигнализатора IDISSBS для работы в качестве внешнего устройства звуковой сигнализации вместо существующего стандартного блока SAB/SCB.
Система безопасности Scantronic 750
Устройство Scantronic 750 представляет собой контроллер-коммутатор на базе микропроцессора с полным набором функций систем охраны, совместимый со всеми используемыми форматами приемных устройств (рис. 2. 66).
Система идеальна для установки в домашних условиях и на предприятиях среднего и малого бизнеса, когда требования к характеристикам, гибкости и надежности максимальны.
Характеристики контрольной панели:
> загрузка с персонального компьютера;
> 6 зон, программируемых на звуковую или незвуковую сигнализацию тревоги, звуковую сигнализацию пожара и моментального сигнала вторжения с задержкой или со слежением;
> быстрый отклик на воздействие последовательно от каждой зоны;
рис.2.66 Система безопасности SP750
> выводы на СИД (светодиодный индикаторный дисплей) с использовани ем шины данных и синхронизирующих импульсов;
> - программирование задержки входа/выхода на время от 10 до 150 с;
> индикация тревоги звуковым сигналом;
> работа с резервной батареей гелиевого типа емкостью от 4 до 7 Ахч и напряжением+ 12 В;
> системное ПЗУ с электрическим стиранием защищает коды пользователя
во время молнии и перебоях напряжения сети. Характеристики модема:
> резервный телефонный номер, который может быть использован для вы дачи команд открыть/закрыть;
> импульсный и тоновый набор телефонного номера;
> обнаружение тонового набора;
> стандартный формат сообщений;
> автоматическое вхождение в связь (1400/230 Гц);
> программирование задержки сообщения на время от 10 до 150 с;
> сообщение о пропадании (перебоях) сетевого питания;
> программирование числа попыток набора от 1 до 15;
> сообщение о неисправности пожарной сигнализации;
> 3—4 цифровых учетных номера;
> линия захвата с двухполюсным переключателем на два направления;
> восстановление сообщений по зонам. Характеристики клавиатуры:
> 5 зон, управляемых с клавиатуры, круглосуточные зоны тревоги (с сооб щениями или без);
> индикация неисправностей;
> пожарная индикация по зонам;
> блокировка зон при установке, включая зону круглосуточной охраны;
> широкоугольный СИД;
> максимум 4 клавиатуры на систему;
> звуковая сигнализация при условиях близких к тревоге или повреждению;
> 5 кодов доступа с возможностью их изменения пользователем;
> программирование функций системы с клавиатуры.
Каждый блок укомплектован трансформатором переменного тока и одной выносной 4-х проводной клавиатурой привлекательного дизайна, которая также выполняет функцию программатора. Имеется возможность переключения режима работы при использовании 6-й зоны. Линии данных и синхронизирующих импульсов использованы в качестве выходов на СИД при работе переключателя. Устройство программируется заводом-изготовителем для проверки сразу же после доставки и монтажа.
Система безопасности Scantronic Avenger 9000
-Система безопасности Scantronic Avenger 9000 (AV9000) представляет собой 8-зоновое устройство с цифровым модемом (рис. 2.67). Устройство может быть запрограммировано с помощью клавиатуры либо с IBM PC-совместимого компьютера, используя программу Scan Pro DownLoad. Эта программа обеспечивает работу в режиме дистанционного управления и выдает информацию о состоянии системы.
Рис. 2. 67. Система AV9000
Система AV9000 пригодна для установки в домашних условиях, а также для использования на предприятиях малого бизнеса. Особенности системы:
> до восьми управляемых зон;
> часы реального времени;
> запоминание состояния тревоги;
> до 8 кодов пользователя с возможностью их открытия/закрытия пользователем;
> автоматический таймер начала контроля состояния системы;
> два способа программирования: с клавиатуры или загрузка с помощью программы Scan;
> встроенная схема шунтирования детектора звонка;
> встроенный цифровой коммуникатор.
Система содержит плату вывода данных, которая представляет собой восемь программно-управляемых выходов. На основную панель управления поступают следующие сигналы управления: взлома, пожара, сигнал готовности, дистанционный зуммер, выход на световую сигнализацию. Функции цифрового коммуникатора:
> раздельные сообщения на учетные номера;
> сообщение о срабатывании зоны;
> программа начальной загрузки;
> задержка сообщений о срабатывании по зонам;
> сигнализация тревоги, повреждения, запоминание сообщений по зонам;
> тональный или импульсный набор;
> сообщение времени события;
> дистанционное отключение пользователей;
> возможность программирования с помощью IBM PC-совместимого ком пьютера.
Сообщения коммуникатора передаются в стандартных форматах импульсных сообщений, включая Extended, Ademco Highsperd, Scantronic ScanPro и Scantronic (Acron) Superfast.
Система оснащена прекрасной по дизайну и своим функциональным возможностям клавиатурой. Функции пользователя, контролируемые с клавиатуры, состоят в следующем: оснастка/переоснастка, индивидуальная или групповая блокировка зон, 4 аварийных функции, сброс детектора табачного дыма, функция звонка, установка времени и даты, установка задержки времени входа/выхода, системный тест.
Модель AV9000F размещается в стальном корпусе вместе с источником питания и клавиатурой типа EKP1LED или EKP1LLCD, дополнительно имеется клавиша блокировки.
Модель AV9000 может быть использована для охраны двух независимых объектов, определяемых как сектора, с зонами, установленными изготовителем. Каждый сектор соответствует четырем зонам, четырем пользователям, одному времени прохода и двум клавиатурам, что делает систему идеальной для установки в домашних условиях.
Программа управления системы позволяет реализовать следующие характеристики управления:
> модификацию зон;
> сообщение открыть/закрыть;
> формирование тестового сообщения для проверки связи по одному из трех телефонных номеров;
> блокировка сигнала ложной тревоги;
> конфиденциальность.
Контрольная панель Classic 6
Современный внешний вид панели, встроенная клавиатура, более простые интерфейсы, чем у других панелей, — все это делает контрольную панель Classic 6 удобной для использования при охране квартир, офисов, складов, магазинов и других объектов малого и среднего бизнеса (рис. 2. 68).
Панель отвечает всем необходимым требованиям безопасности и удобна в использовании.
Рис. 2. 68. Контрольная панель Classic 6
Основные характеристики панели Classic 6:
> 6 полностью программируемых зон;
> 10 кодов программирования (8 кодов пользователей, технический код, код принуждения);
> встроенная клавиатура с возможностью программирования энергонеза висимого ПЗУ;
> интерфейс на дистанционную клавиатуру (до 2-х клавиатур модели 9425);
> выход на внутреннее звуковое реле с 2-мя дополнительными программи руемыми выходами;
> встроенный громкоговоритель с регулятором громкости;
> программируемое энергонезависимое ПЗУ;
> регистрация 15 событий;
> стандартные выходы на коммуникатор;
> дополнительный расширитель для выходов отдельных зон;
> работа со слаботочными устройствами.
Панель управления модели 9448
Эта модель во многом схожа с рассмотренным выше устройством (рис. 2. 69). Выполняя те же функции, модель 9448 имеет следующие особенности:
> 5 зон охраны;
> встроенная клавиатура;
> встроенный и внешний громкоговоритель сопротивлением 16 Ом;
> выбор полной или частичной установки;
> программируемый маршрут прохода;
> вспомогательный источник питания на 300 мА.
Рис. 2. 69 Панель управления модели 9448
