Система охранной сигнализации Intelliguard


Система охранной сигнализации Intelliguard 9000 фирмы Honeywell (США) разрабатывалась с единственной целью — удовлетворить потребности в охране учреждений максимально экономичным образом. Особенности системы:

> многофункциональная защита;

> охрана отдельных зон (до 8 зон);

> отдельные точки защиты (до 512 точек);

> доступ по коду (до 99 кодов);

> несколько центров управления (до 4 центров);

> локальное управление (до 8 клавиатур);

> независимые программируемые выходы (до 30 выходов).

Благодаря программному обеспечению, построенному по принципу зонального управления, Intelliguard 9000 подходит для любого типа помещений, вне зависимости от сложности структуры здания или расписаний.

Система поддерживает до восьми зон охраны, восьми локальных клавиатур управления, четырех командных центров управления, до 512 отдельных охранных точек, включая контакты дверей, кнопки тревоги и различные датчики, например датчики движения, температуры, ионизации и сейсмодатчики. При обнаружении тревоги система определяет зону, которая подверглась вмешательству. Скрупулезно выполненное программное обеспечение и надежность проверенных электронных компонентов делают эту систему уникальной. Гибкость является основным достоинством системы.

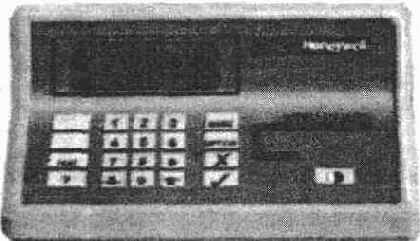

Рис. 2. 54. Пульт управления


Рис. 2. 55. Структурная схема системы Intelliguard 9000

Intelliguard 9000 может опознавать до 100 пользователей, идентифицируя их по коду доступа. Более того, каждый пользователь имеет персональный код, который он может изменять в любое время без предварительного предупреждения.

Охрана отдельных зон позволяет защищаться от внутренних и сторонних нарушений. В системе предусмотрена возможность брать под охрану и снимать с охраны до восьми различных зон здания независимо друг от друга, что позволяет осуществлять доступ в одну зону, в то время как остальные будут оставаться под охраной. Пульт управления системы представлен на рис. 2. 54. Любая зона охраны может быть связана с другой так, что охрана ее автоматически отключится при разрешении доступа в последнюю.


Чтобы не допустить несанкционированного использования системы, каждый раз при ее включении необходимо ввести персональный код доступа (идентификатор и собственно код). Для зон повышенной безопасности может использоваться двойной код доступа. Возможно назначение до 100 отдельных кодов доступа.

Структурная схема системы Intelliguard 9000 приведена на рис. 2. 55.

К одной панели можно подключить до четырех центров управления, что позволяет осуществлять контроль за системой из нескольких различных мест. Регистратор событий автоматически запоминает все события и идентификаторы пользователей для обеспечения контроля за ними. Все события запоминаются с указанием даты и времени. В период охраны отдельные точки можно отключить, сохранив защиту остальных точек. Каждое неисправное устройство включается индивидуально. Система имеет функцию тестирования своего состояния.

Пользователь может задавать время прохода из центра управления системы. В зависимости от требований к охране и расположения помещений задается локальный или контролируемый режим работы. Внешние устройства звуковой сигнализации могут устанавливаться снаружи здания для оповещения о срабатывании системы.

Система Intelliguard 9000 имеет резервное питание, которое осуществляется от аккумуляторной батареи и включается в случае сбоев в сетевом питании. Заряд батарей и контроль за его уровнем осуществляется с помощью двухуровневого зарядного устройства.

Основные технические характеристики системы:

Размеры:

блок управления, см........................................................... 37х27х7, 5

центр управления, см........................................................... 25х14х9

Напряжение питания:

первичное (50 Гц), В..................................................................... 26

вторичное (постоянное), В............................................................. 12

аккумуляторная батарея, Ахч.......................................................... 7

Протокол коммуникации............................................................. RS-485

Диапазон рабочих температур, °С.................................................. 0—49

Влажность при температуре 30°С, %............................................... 5—95
