Системы ограничения доступа фирмы International Electronics Inc
Фирма International Electronics Inc. (IEI) производит системы охраны и ограничения доступа на основе последних достижений науки и техники. Основным элементом этих систем является HUB-контроллер. Существует несколько разновидностей систем ограничения доступа, различающихся по своему назначению.

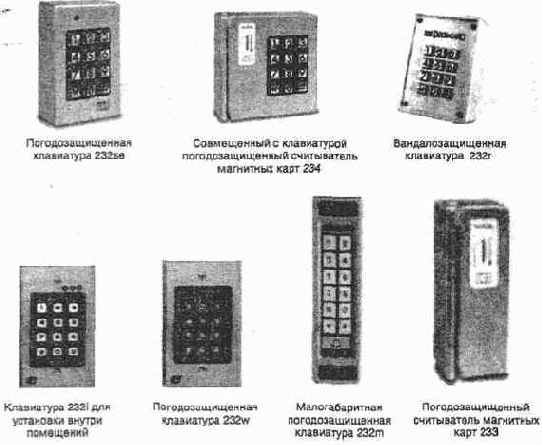

Рис. 2.42. Состав оборудования автономной системы контролера доступа серии Door Card Self-Contained Access Control.

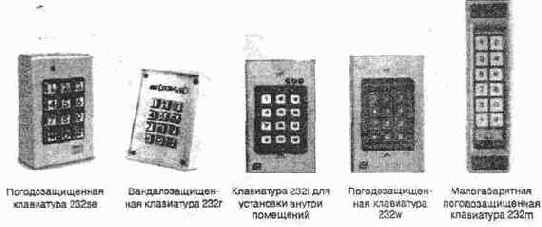

Рис. 2.43. Состав оборудования системы Command 8 Control Series
Устройства этой серии (рис. 2. 44) обладают всеми возможностями приведенных выше систем.
Однако, в отличии от них, функции управления этой системы сосредоточены в отдельном модуле, размещенном, как правило, вне досягаемости пользователей. Этот модуль и называют HUB-контроллером (рис. 2. 45).

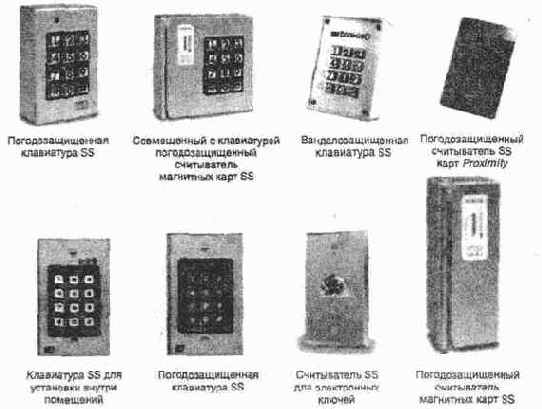

Рис .2.44 Устройства ограничения доступа Secured S Series
Рис. 2/45 HUB- контроллер
Программирование системы осуществляется как непосредственно с клавиатуры HUB-контроллера, так и с персонального компьютера, обеспечивая, таким образом, возможность гибкого конфигурирования системы под конкретные условия использования. Существует также возможность дистанционного программирования контроллера при помощи модема.
Конфигурация системы, использующей HUB-контроллер, представлена на рис. 2. 46.
Рис. 2. 46. Конфигурация системы на основе HUB-контроллера
Особенности HUB-контроллера:
> вся управляющая электроника находится в отдельном блоке;
> обслуживает до 500 пользователей;
> работает с двумя считывателями;
> имеет часы реального времени;
> содержит буфер данных на 1000 событий;
> имеет И К выход для передачи информации на беспроводной принтер;
> имеет коммуникационный порт RS-232 (1200 бод) для связи с компьютером;
> реализует функцию «ввод кода под принуждением»;
> поддерживает 8 временных зон;
> может работать по расписанию для одной из 8 зон;
> поддерживает возможность работы в сети;
> имеет кнопку дистанционного управления замком;
> содержит программируемые по временному интервалу 4 выхода управления;
> предусмотрена возможность дистанционного управления с помощью модема.
Выходные реле блока управляют замком и включают звуковую или световую сигнализацию при взломе двери, при оставлении ее открытой и при попытке блокирования охраняемой зоны.
При монтаже расстояние от контроллера до считывателя или от контроллера до контроллера не должно превышать 30 м при двухпроводной линии, а при использовании экранированного кабеля — 150 м.
Основное реле контроллера коммутирует ток до 5 А, остальные — до 1 А при напряжении +24 В.
Фирма IEI производит весь спектр дополнительного оборудования для вышеперечисленных устройств (рис. 2. 47): программное обеспечение для Secured Series, инфракрасный принтер, блок питания в корпусе или без него, магнитные или бесконтактные карты, электронные ключи и многое другое.

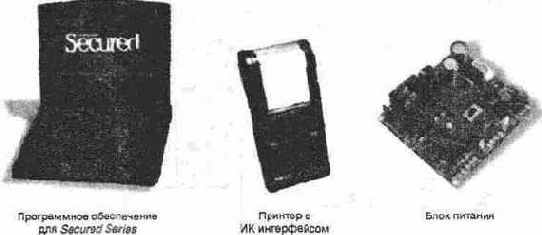

Рис. 2. 47. Дополнительные устройства фирмы IEI
