Детектор движения
Детектор движения PIRAMID EH (Passive InfraRed And Microwave Intruder Detector) — это продукция компании Protection Technologies Inc., впервые поставляемая в Россию. PIRAMID EH (рис. 3. 33) — это детектор движения, использующий двойную технологию: комбинированный радиоволновый и двойной пассивный инфракрасный датчики. Он надежно работает в широком диапазоне внешних условий и используется для наружного применения. Особенности детектора PIRAMID EH:
> двухканальный доплеровский радиоволновый датчик;
> двойной пассивный ИК датчик;
> температурная компенсация пассивного ИК детектора;
> 6 уровней чувствительности радиоволнового детектора;
> 2 уровня чувствительности для пассивного ИК детектора;
> раздельная регулировка дальности действия радиоволнового и пассивно го И К датчиков;
> сменные линзы для пассивного ИК детектора;
> двухуровневая светодиодная индикация.
Главным фактором, обеспечивающим надежность прибора, является применение уникального двухканального доплеровского радиоволнового детектора. Этот детектор выполняет свои функции гораздо лучше, чем обычный радиоволновый детектор, т. к. он игнорирует такие источники ложных срабатываний, как различные вибрации и случайные перемещения объектов. Кроме того, этот прибор позволяет устанавливать дистанцию до движущегося объекта, при которой должна происходить тревога.
Выпускается несколько моделей PIRAMID, в которых используются различные линзы, обеспечивающие необходимую зону обнаружения. На отечественный рынок поступают три базовые модели: SDI-76EH, SDI-77EH, SDI-77EH1. Каждая модель имеет фиксированную зону обнаружения, которая определяется стандартной линзой. Модель SDI-76EH оснащена линзой типа А, которая обеспечивает максимальную площадь (15х15 м) зоны обнаружения (рис. 3. 34).
Модель SDI-77EH оснащена стандартной линзой типа С1 («широкий угол»), обеспечивающей, для данной модели, зону обнаружения размером 30х4, 5 м. Модель SDI-77EH1 с той же линзой типа С1 перекрывает зону размером 45х6 м.
Уникальная комбинация высокоэффективного радиоволнового двухканального с термостабилизацией и двухэлементного пассивного ИК датчиков позволяет получить прибор с очень высокими характеристиками обнаружения при низкой вероятности ложных тревог. Двухуровневая светодиодная индикация режимов работы прибора по каждому из каналов (различные варианты включения светодиодов) обеспечивает дистанционный контроль за функционированием детектора.
Основные технические характеристики приборов PIRAMID EH:
Максимальная дальность действия:
SDI-76EH/SDI-76EHV.M......................................................... 15х15
SDI-77EH/SDI-77EHV.M........................................................ 30х4,5
SDI-77EH1/SDI-77EH1V, м ...................................................... 45х6
Количество уровней чувствительности:
радиоволнового детектора............................................................... 6
инфракрасного детектора ............................................................... 2
Напряжение питания, В .............................................................. 10—20
Диапазон рабочих температур, С...................................... от -34 до+ 54
Высокие технические характеристики прибора, металлический ударопрочный и герметичный корпус позволяют использовать его практически в любых условиях окружающей среды.
Детектор широко используется для охраны периметров различных объектов, крыш зданий, строительных площадок, автостоянок и других объектов.

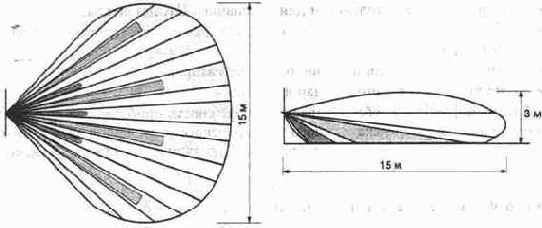

Рис. 3. 34. Схема лучей детекции модели SDI-76EH
Популярным стало использование детектора движения PIRAMID ЕН со встроенной видеокамерой в составе систем видеонаблюдения. Детектор включает видеокамеру и сигнал тревоги при регистрации движущегося объекта в зоне охраны. Детекторы Р I РАМ ID EH со встроенной видеокамерой имеют обозначение EHV (V - Video).
