Детекторы движения серии S
Детекторы движения серии 8100S компании С&К используются тогда, когда требуется обеспечить надежную охрану в неблагоприятных условиях окружающей среды. Прочный корпус (рис. 3. 24) и высокая устойчивость работы позволяют использовать детектор в промышленных условиях. Максимальная дальность действия детектора 8120S достигает 61 м, что делает его идеальной альтернативой активным инфракрасным детекторам.

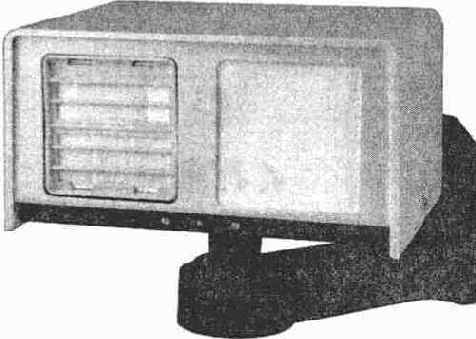

Рис. 3. 24. Детектор 8110S
Особенности детекторов серии 8100S:
> контроль работоспособности;
> комбинация ПИК и радиоволнового детекторов;
> высокая чувствительность;
> высокая помехоустойчивость
> ударопрочный стальной корпус;
> непрерывная работа радиоволнового и ПИК детекторов.
Детекторы движения серии 8100S используют пассивную ИК и микроволновую технологии, которые обеспечивают необходимую помехоустойчивость, чувствительность и стабильность работы приборов в целом. Детекторы 8110S и 8120S имеют узкую диаграмму направленности, a8140S — широкую (рис. 3. 25). Соотношение размеров зон обнаружения при установке детектора на высоте 3, 65 м приведены в табл. 3. 2. Детектор 8140S имеет 19 лучей детекции, образующих дальнюю (11 лучей), промежуточную (5 лучей) и ближнюю (3 луча) зоны обнаружения, а детектор 8120S — 9 лучей детекции, образующих дальнюю (1 луч), промежуточную (5 лучей) и ближнюю (3 луча) зон соответственно.

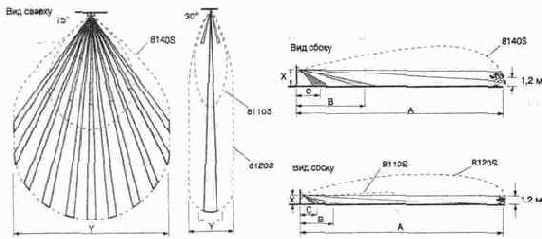

Рис. 3. 25. Зоны обнаружения детекторов серии 8100S
Основные технические характеристики приборов серии 8100S:
Размер зоны обнаружения, м:
8140S..................................................................................... 2.7х21
8110S...................................................................................... 37х3
8120S...................................................................................... 61х5
Рабочая частота микроволнового источника, ГГц........................ 9—10, 687
Устойчивость к радиопомехам на
расстоянии 3 м при частоте 27— 1000 МГц, В/м................................. 100
Напряжение питания, В........................................................... 5, 5—16, 0
Потребляемый ток (при напряжении питания+ 12 В), мА...................... 35
Выходные реле:
реле тревоги................................................................ трехполюсное
реле вмешательства...................................................... двухполюсное
реле неисправности...................................................... трехполюсное
Габаритные размеры, мм..................................................... 210x110x142
Масса, кг....................................................................................... 2, 75
Таблица 3. 2 Размеры зон обнаружения детекторов серии 8100S (к рис. 3. 25)
| Высота установки, м | Длина, м | Ширина, м |
| А | В | С | Y |
| 3, 65 | 27 | 11 | 4 | 21 |
| 3, 65 | 37 | 9 | 4 | 3 |
| 3, 65 | 61 | 12 | 4 | 5 |
