Телевизионные видеокамеры наблюдения
Обеспечить безопасность в современных условиях немыслимо без широкого использования технических средств. Однако сориентироваться в нынешнем изобилии различных телевизионных камер наблюдения очень сложно (рис. 5. 11). Телевизионные камеры наблюдения предназначены для видеоконтроля входных дверей, ворот, периметров и других объектов. Поэтому устанавливают их, как правило, на улице. В связи с этим к телевизионным камерам наблюдения предъявляются определенные требования по их конструктивному исполнению.
Телевизионная камера должна иметь законченную конструкцию для установки на внешних объектах при непосредственном контакте с окружающей средой без дополнительных защитных приспособлений. Корпус (гермобокс) телевизионной камеры наблюдения должен обеспечивать надежное функционирование оптики и электроники, особенно в плохих погодных условиях (дождь, снег и т. п.). Электронная схема термостабилизации должна обеспечивать постоянную температуру внутри термобокса (порядка+ 20°С) не зависимо от температуры наружного воздуха, а система обогрева стекла должна исключать его обмерзание в зимнее время. Телевизионная камера наблюдения должна обладать высокой чувствительностью, обеспечивать надежную идентификацию объектов при любых условиях освещенности и круглосуточный визуальный контроль охраняемого пространства. Помимо этого, потребляемый ток камеры от источника питания не должен превышать десяток-сотен миллиампер.
Кронштейны крепления и поворотные устройства телевизионных камер должны обладать повышенной механической прочностью и обеспечивать максимальную зону обзора.
Телевизионная камера наблюдения должна быть адаптирована к сложным российским климатическим условиям — диапазон рабочих температур должен быть от -40°С до+ 50°С.
Учитывая широкий спектр различных моделей ТВ ПЗС-видеокамер наблюдения на российском рынке, в качестве примера приведем технические характеристики только одного изделия каждой фирмы. Это позволит сориентироваться среди многообразия продукции ведущих фирм мира, занимающих главенствующее положение в данной области.
В табл. 5. 6 приведены основные технические характеристики отечественных и зарубежных черно-белых телевизионных видеокамер с электронным затвором.
В табл. 5. 7 приведены основные технические характеристики цветных телевизионных видеокамер с электронным затвором.

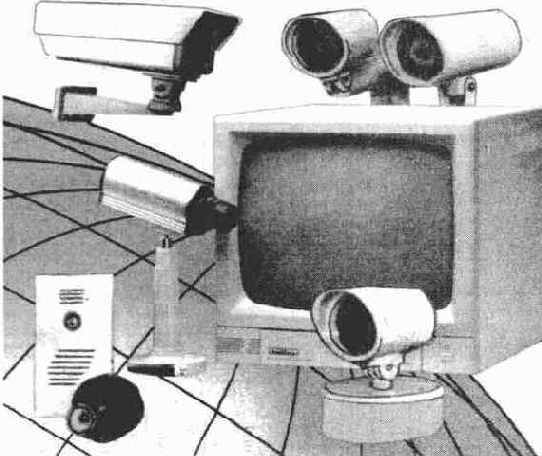

Рис. 5. 11. Телевизионные камеры наблюдения
Таблица 5. 6. Черно-белые телевизионные видеокамеры
Таблица 5. 7. Цветные телевизионные ПЗС-видеокамеры
| СС-312 | CD-08 | JAI-2080 | NCD-5130 | VTC-1400 | WAT-202B | WV-CP210 |
| Polestar (Южная Корея) | Computar (Япония) | Jai (Япония) | Vista (Япония) | Santec (Германия-Тайвань) | Watec (Япония) | Panasonic (Япония) |
| 1, 3 | 1/3 | 1/3 | 1/3 | 1/3 | 1/3 | 1/3 |
| 350 | 430 | 450 | 470 | 330 | 420 | 330 |
| 2 | 1 | 3 | 2, 2 | 2 | 3 | 1, 5 |
| - | 6, 5 - 52 | 6-90 | - | - | - | - |
| - | F: 1, 8 | - | - | F: 1, 4 | F: 1, 2 | F: 1, 2 |
| - | 45х74х48 | - | - | 65х55х142 | 44х44х53 | 67х65х118 |
| + 12 | + 12 | + 12 | 220 (+ 12) | + 12 | + 12 | 220 |
| 380 | 1020 | 1780 | 687 | 440 | 715 | 580 |
